Зачастую для обогрева помещения применяется водяной теплый пол от газового котла в квартире. Это энергоэффективная установка с КПД около 90% (даже в условиях аномально холодных зим). Провести монтаж агрегата можно самостоятельно, но только при наличии навыков работы с газовым оборудованием и водопроводом.

Особенности подключения теплого пола к газовому котлу

В первую очередь необходимо определить помещение, в котором будет размещаться прибор для отопления пола. Это может быть хозяйственная пристройка с довольно крепкой стеной (большинство моделей настенные) и обязательным наличием окна. Если такого нет, нужна хотя бы форточка. При этом рядом с механизмом (в радиусе 2 м) не должно быть никаких работающих приборов, в том числе газового счетчика.

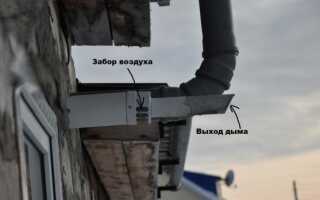

Теплый пол от газового котла: как подключить, схемы, расход газа

Помещение, в котором располагается прибор для отопления пола, обязательно должно быть оборудовано естественной или искусственной вентиляцией

К тому же важно точно понимать, следует ли обращаться к специалисту или нет. Обычно все работы можно выполнить самостоятельно. Прибор крепят кронштейнами на расстоянии минимум 80 см от пола (по технике безопасности). Далее он соединяется с водопроводом и газовой трубой. Именно последний этап является наиболее ответственным. Во многих случаях лучше обратиться к профессиональным работникам.

Плюсы и минусы теплого пола от газового котла

Газовое оборудование – один из самых популярных способов отопления пола в частном доме. Такой вариант имеет несколько неоспоримых преимуществ:

  1. Обеспечивает равномерный, эффективный нагрев.
  2. Затраты энергии минимальные – во многих случаях это самый бюджетный вариант.
  3. Подходит для любого покрытия и теплоносителя.
  4. Абсолютно безопасен для здоровья (по сравнению с электрическим подогревом пола, который создает магнитные поля).
  5. Такой пол легко встраивать в общую отопительную систему, что облегчает процесс монтажа.

Специфических минусов у такого способа нет. Основные недостатки имеют общий характер – они свойственны как газовому, так и другим видам отопления пола:

  1. Прогрев идет достаточно долго, а отключается тоже медленно, поэтому невозможно добиться мгновенного нагрева или остывания поверхности.
  2. Система зависит от электричества, поэтому в случае перенапряжения или других перебоев оборудование отключится.
  3. Монтаж системы требует определенных навыков. Однако установка самого котла не отличается особыми трудностями. Самый важный этап – подключение прибора к подаче газа.
Теплый пол от газового котла: как подключить, схемы, расход газа

Газовый котел для пола имеет довольно много ощутимых преимуществ и практически лишен недостатков

Схемы теплых водяных полов от газового котла

Существует несколько вариантов подключения газового котла к отоплению пола, наиболее распространенные схемы представлены ниже.

Теплый пол от газового котла: как подключить, схемы, расход газа

Основная схема подключения

Теплый пол от газового котла: как подключить, схемы, расход газа

Присоединение газового котла

Теплый пол от газового котла: как подключить, схемы, расход газа

Схема с двухходовым термостатическим клапаном

Теплый пол от газового котла: как подключить, схемы, расход газа

Схема с манометром и электрическим насосом

Расход газа на теплый пол

Расход газа – это один из важнейших показателей, которые нужно определить еще до покупки газового котла для теплого пола. При расчете следует исходить из 2 основных правил:

  1. В соответствии с требованиями ГОСТ 1 м3 потраченного газа дает 9,3 кВт энергии.
  2. На каждые 10 м2 теплого пола необходимо 1 кВт энергии. Если площадь дома 100 м2, понадобится 10 кВт, если 150 м2 – 15 кВт, 200 м2 – 200 кВт и так далее.

При этом реальный КПД устройства никогда не равен 100%, а в большинстве случаев не превышает 93% (для расчетов лучше взять с запасом 90%). Поэтому из производительности 9,3 кВт следует вычесть разницу 10%, то есть 9,3*0,9 = 8,37 кВт. Это и есть более или менее реальная цифра. Однако есть и другие факторы:

  • морозные зимы;
  • плохое утепление дома;
  • малая теплоемкость строительных материалов.

Тогда КПД можно снизить еще на 3%, то есть показатель составит 87%, и тогда: 9,3*0,87 = 8,0 кВт. Это и есть минимальное значение – такое количество теплый пол на газу получит гарантированно (при расходе 1 м3). Поэтому для обогрева всей площади дома понадобится:

площадь, м2

мощность, кВт

расход газа, м3

50

5

0,65

100

10

1,25

150

15

1,85

200

20

2,50

Обычно мощность газовых котлов не превышает 240 кВт, причем в этом ряду встречаются уже самые дорогостоящие модели (35-50 тысяч рублей). Поэтому если площадь теплых полов не слишком большая (до 240 м2), можно установить 1 мощный прибор. Если же поверхность намного больше (например, есть 2-3 этажа), понадобится не 1, а 2-3 котла.

Теплый пол от газового котла: как подключить, схемы, расход газа

При расчете газа для обогрева теплого пола обязательно учитывают материал стен, особенности климатической зоны и другие факторы

Лучшие газовые котлы для теплого пола

Теплый пол и газовый котел – это основные элементы системы отопления поверхностей в доме. Поэтому подбор оборудования требует особого подхода. При выборе котла стоит обратить внимание не только на его технические характеристики, но и на отзывы реальных покупателей, которые уже приобрели это оборудование для теплого пола, а также на бренд производителя. По этим показателям можно составить рейтинг 10 лучших моделей, которые пользуются наибольшей популярностью:

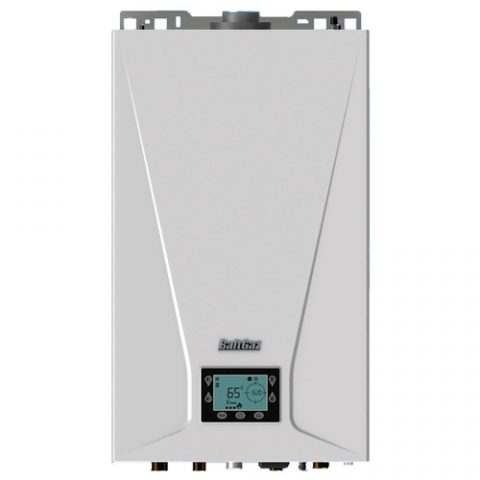

  1. BaltGaz Turbo E 24: двухконтурный котел с максимальной мощностью 24 кВт. Предназначен для теплых полов с площадью до 240 м2. Имеет встроенный насос и расширительный банк, примерная цена 30000 рублей.
    Теплый пол от газового котла: как подключить, схемы, расход газа

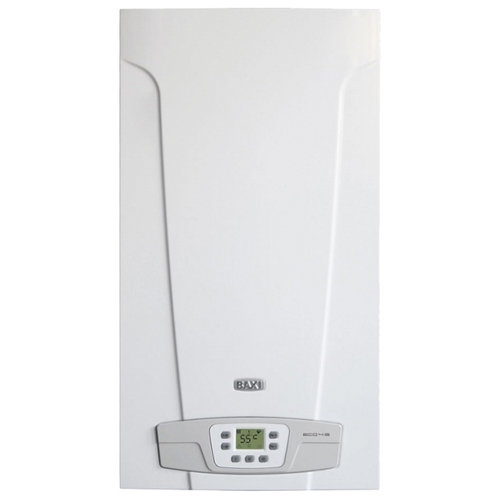

  2. BAXI ECO-4s 24F – надежный двухконтурный газовый котел для теплого пола с мощностью до 24 кВт. Размещается на стене, имеет электронное управление, встроенный насос. Продается по цене 35000 рублей.
    Теплый пол от газового котла: как подключить, схемы, расход газа

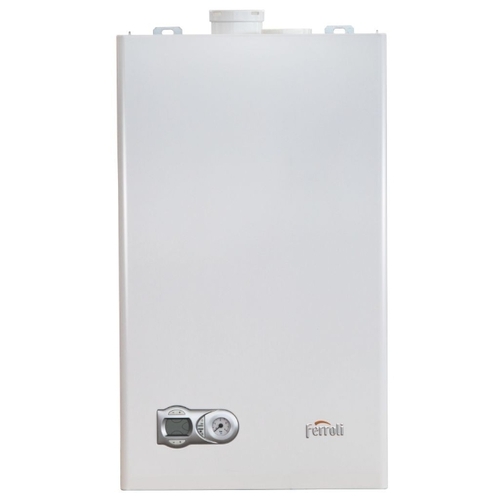

  3. Ferroli Fortuna F24 – двухконтурный настенный котел с электронным управлением и встроенным насосом, мощность до 24 кВт, отапливаемая площадь до 240 м2. Продается по средней цене 28000 рублей.
    Теплый пол от газового котла: как подключить, схемы, расход газа

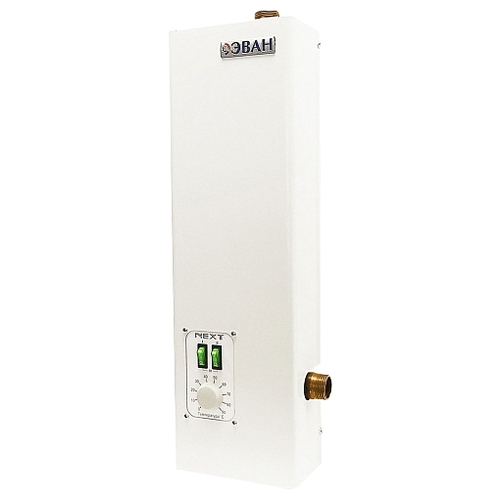

  4. ЭВАН Next 7 – бюджетная модель (8500 рублей), предназначенная для теплых полов площадью до 70 м2 (мощность до 7 кВт). Прибор управляется механическим способом, одноконтурный, размещается на стене.
    Теплый пол от газового котла: как подключить, схемы, расход газа
  5. ЭВАН Next 3 – еще одна бюджетная модель, которая предназначена для 1-2 комнат (до 30 м2, мощность до 3 кВт). Механическое управление, размешается на стене, одноконтурный. Продается также по цене 8500 рублей.
    Теплый пол от газового котла: как подключить, схемы, расход газа
  6. BAXI LUNA-3 240 Fi – один из самых мощных газовых котлов (до 25 кВт), который сможет прогреть полы во всем доме. Снабжен циркуляционным насосом и электронным управлением. Цена около 53000 рублей.
    Теплый пол от газового котла: как подключить, схемы, расход газа

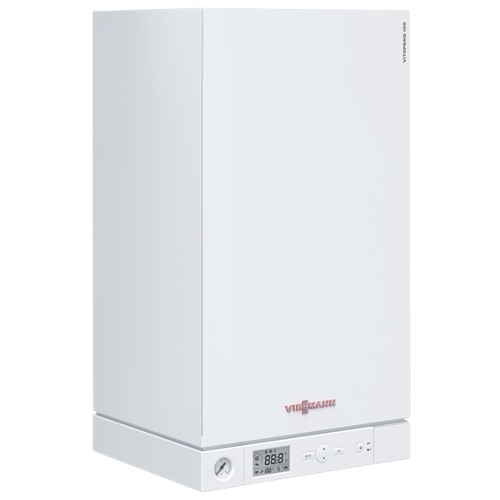

  7. Viessmann Vitopend 100-W A1JB010 – еще один мощный (до 24кВт) газовый котел для теплого водяного пола. Двухконтурная система со встроенным насосом и расширительным баком, управляется с помощью электронной системы. Средняя цена 41000 рублей.
    Теплый пол от газового котла: как подключить, схемы, расход газа

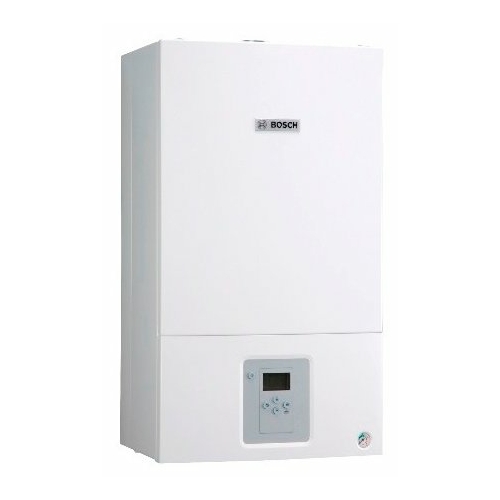

  8. Bosch Gaz 6000 W WBN 6000-24 С – модель котла от проверенного производителя, развивает до 24 кВт. Двухконтурный прибор с насосом и расширительным баком, размещается на стене. Продается по цене 49000 рублей.
    Теплый пол от газового котла: как подключить, схемы, расход газа
  9. ЭВАН Warmos-IV-5 5.1 – одноконтурный котел для теплого пола, прогревает помещение до 51 м2. Снабжен электронным управлением, работает от однофазного напряжения сети. Бюджетная модель, средняя цена 15000 рублей.
    Теплый пол от газового котла: как подключить, схемы, расход газа
  10. Navien DELUXE COAXIAL 24K – одна из самых доступных моделей (цена 30000 рублей), которая развивает мощность до 240 кВт и может прогревать пол до 240 м2. Двухконтурный котел с однофазным напряжением, встроенным насосом и электронным управлением.
    Теплый пол от газового котла: как подключить, схемы, расход газа
Внимание! На все описанные модели распространяется гарантия от производителя сроком до 2 лет. При необходимости срок можно увеличить до 3 лет за дополнительную плату.

Как подключить теплый пол к газовому котлу

Монтаж можно выполнить самостоятельно при наличии определенных навыков и оборудования. Обычно вся оснастка (бачок, патрубки и другие элементы) идут уже вместе с котлом. Алгоритм действий следующий:

  1. Сначала нужно осуществить монтаж самого прибора. Обычно это наиболее простой этап – действовать нужно по инструкции. Крепление на стену осуществляют с помощью металлических кронштейнов.
  2. Второй этап – это собственно подключение к контуру для отопления пола. У большинства моделей в нижней части есть патрубки – как для монтажа к газопроводу, так и для водопровода. Соединение должно быть идеально герметичным, чтобы не было протечек. Для этого можно использовать паклю, уплотнитель, а также современные герметики.
  3. На следующем этапе монтажа теплого пола от газового котла необходимо подключить прибор к системе водоснабжения, то есть к 4 разъемам – холодная, горячая вода, труба подачи и обратка. В том месте, где подходит холодная вода, понадобится вмонтировать специальный фильтр.
  4. На последней стадии нужно подключить прибор к газопроводу. Сначала соединяют патрубок к газовой трубе, затем устанавливают фильтр (лучше покупать качественную модель), а затем герметизировать стык. Это очень ответственная работа, и в случае сомнений в своих силах лучше обратиться к специалисту.
Теплый пол от газового котла: как подключить, схемы, расход газа

Соединение котла с газовой трубой требует наличия профессиональных навыков

Полезные советы

Подключение теплых полов к двухконтурному или одноконтурному газовому котлу требует осторожности и соблюдения техники безопасности на каждом этапе. Поэтому во время работы стоит учесть несколько практических рекомендаций:

  1. Расстояние до ближайшей стены (перпендикулярной) должно быть не менее 50 см, а зазор между поверхностью котла и стены крепления – 3-5 см.
  2. Перед соединением оборудования с дымоходом обязательно проверяют тягу в патрубке.
  3. Чтобы теплообменник не засорялся, во входной патрубок можно дополнительно поставить систему умягчения воды.
  4. Отопительная система пола должна пройти предварительную опрессовку. После этого к ней можно монтировать агрегат.

Заключение

Водяной теплый пол от газового котла в квартире – это действительно удобное и самое экономичное решение. Поскольку система монтируется для длительной эксплуатации, лучше не экономить ни на самом котле, ни на работах по его установке.
