Как сделать воздушный компрессор своими руками: необходимые детали и пошаговая инструкция

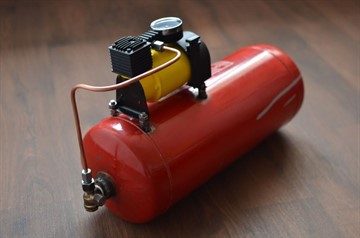

Фото 1

Изготовить компрессор воздушный электрический 220В своими руками довольно просто.

Конечно, по внешности и функциональности он будет уступать моделям заводского изготовления, но зато и обойдется намного дешевле. При этом свою основную задачу будет выполнять вполне исправно.

Самостоятельное изготовление устройства

Для большинства пользователей характерна ситуация: компрессор применяется относительно редко, но при этом обойтись без него сложно. Например, время от времени требуется что-то подкрасить, продуть, запитать пневмоинструмент и т.д.

В таких случаях тратиться на покупку устройства заводского изготовления нецелесообразно: простаивая почти все время на полке, он затрат не оправдает. Разумнее собрать недорогую установку самостоятельно.

Фото 2

Схема самодельного компрессора

Сделать компрессор с нуля в условиях домашней мастерской невозможно — потребуются готовые узлы. Но стоимость его все равно будет довольно низкой, тем более что используются некоторые элементы уже отслужившие свое, без возможности применения по прямому назначению.

Любой компрессор состоит из двух основных компонентов:

  1. нагнетатель воздуха;
  2. ресивер: накопитель, позволяющий нагнетателю работать с перерывами и обеспечивающий равномерную подачу сжатого воздуха.

Если самодельную установку предполагается использовать для покраски, к чистоте воздуха предъявляются высокие требования: не допускается содержание в нем пыли и капелек воды или масла. Значит, компрессор требуется оборудовать воздухозаборным фильтром и масловлагоуловителем.

Варианты изделия

Практикуют изготовление следующих вариантов самодельных компрессоров:

Фото 3

  1. насос плюс камера от автомобильного колеса. Камера играет роль ресивера, для чего в нее врезают дополнительный сосок без ниппеля или золотника (штуцер отбора). Нагнетателем служит ручной автомобильный насос или электрическое подкачивающее устройство. Сосок для изготовления отборного штуцера вырезают вместе с куском резины из ненужной камеры. Затем его вклеивают в камеру-ресивер при помощи ремкомплекта или вваривают вулканизатором. Требуется контролировать давление, потому используется насос с манометром;

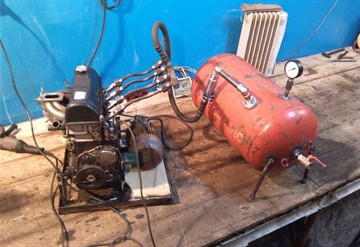

  2. двигатель внутреннего сгорания (ДВС) плюс электропривод. ДВС — это почти готовый поршневой компрессор. Только требуется удалить все лишнее, заменить свечи на штуцеры с обратными клапанами и подключить электродвигатель на 3 кВт;

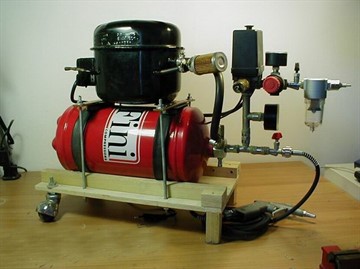

  3. компрессор от холодильника плюс старый огнетушитель.

Последняя модель собирается из более доступных компонентов, чем ДВС, и при этом значительно превосходит по функциональности компрессор из резиновой камеры. Потому этот способ изготовления стоит рассмотреть подробно.[ads-mob-1]

Необходимые инструменты и материалы

Используются следующие узлы и детали:

Фото 4

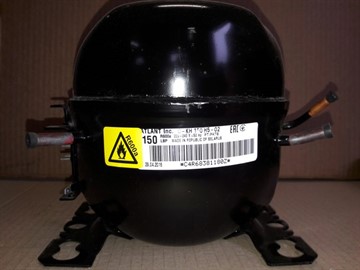

  1. компрессор от холодильника. Современные рассчитаны на меньшее давление, чем старые советские, потому те предпочтительнее;
  2. старый огнетушитель либо ресивер тормозной системы грузового автомобиля. Важно знать максимальное рабочее давление для данной емкости. К примеру, распространенный огнетушитель ОУ-10 с объемом 10 л рассчитан на рабочее давление в 150 атм. (15 МПа);
  3. манометр;
  4. реле давления (РД). Такие применяются в насосных станциях для автономного водоснабжения. Подойдет изделие марки РМ5 или РДМ5;
  5. воздушный обратный клапан;
  6. бензиновый фильтр;
  7. трубопроводная крестовина. Присоединительный размер — внутренняя резьба на ¾ дюйма. Вместо нее можно использовать штуцер-«елочку» с несколькими отводами, применяемый в системах автономного водоснабжения;
  8. маслостойкий шланг;
  9. доска толщиной 40-50 мм;
  10. ролики для мебели;
  11. масловлагоуловитель.

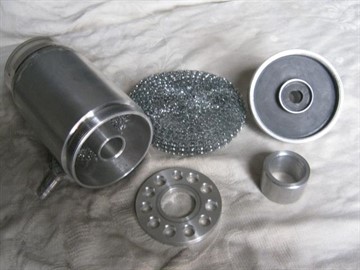

Масловлагоуловитель можно сделать самостоятельно:

Фото 5

  • в отрезок трубы из нержавеющей стали диаметром 30-40 мм сбоку вваривают три штуцера: вход, выход для воздуха, слив для масла;
  • укладывают в трубу металлическую мочалку для мытья посуды;
  • заваривают торцы (можно сделать резьбу с навинчивающимися пробками).

Сливной штуцер периодически открывают, сливают масло и возвращают его в компрессор.

Также в качестве масловлагоуловителя используют фильтр от топливной системы дизельного двигателя, но из него нельзя слить отфильтрованное масло. Из-за этого в компрессор придется постоянно доливать свежую смазку, при этом требуется предварительно определить, какой ее объем был выброшен компрессором. Также потребуются автомобильные хомуты, резьбовые переходники и трубки из латуни.[ads-mob-2]

Используется набор инструментов:

  1. мелкая ножовка по металлу или надфиль;
  2. плоскогубцы;
  3. дрель со сверлами по дереву;
  4. отвертки, гаечные ключи.

Масло в компрессоре от холодильника требует замены. Подойдет моторное полусинтетическое с вязкостью 10W40.

Поэтапная сборка

Домашнему мастеру надлежит действовать в таком порядке:

[ads-pc-2]

  1. отсоединяют фреонопроводы от компрессора холодильника и отвинчивают его. Очищают от пыли, ржавчины и с целью подготовки под покраску обрабатывают преобразователем коррозии;
  2. меняют масло в компрессоре. Для этого вскрывают торчащую из корпуса запаянную трубку. Делают это так, чтобы внутрь не попадала стружка. Для этого трубку надпиливают по кругу мелкой ножовкой или надфилем, затем верхушку отламывают. Масло сливают в мерную емкость, чтобы узнать его объем. Далее вводят медицинским шприцем порцию нового масла в несколько большем объеме и закупоривают трубку винтом подходящего диаметра, обмотанным ФУМ-лентой;
  3. определяют назначение трубок для подключения к фреонопроводу: подают на короткое время питание и смотрят, через какую из них воздух всасывается, а через какую — нагнетается. Трубки помечают.

Перед подачей питания компрессор следует сориентировать в пространстве так, как он стоял в холодильнике. Это связано с тем, что запуск его мотора осуществляется при помощи пускового реле: при подаче питания сердечник соленоида втягивается, затем после раскручивания двигателя падает под действием силы тяжести, размыкая контакты вспомогательной обмотки.

Если реле лежит на боку, сердечник, понятно, не выпадет и пусковая обмотка останется замкнутой. На крышке реле обычно имеется значок, помогающий определить верное положение. К нагнетательной трубке компрессора подсоединяют масловлагоуловитель. Он нужен потому, что компрессор холодильника в процессе работы выбрасывает мельчайшие капельки масла в нагнетательную линию.

Фото 6Далее:

  1. прикручивают компрессор болтами к доске, не забывая о правильной ориентации в пространстве.
  2. из горловины огнетушителя выкручивают запорно-пусковое устройство. Очищают емкость от ржавчины механическим и химическим (преобразователь коррозии) способами. Внутрь добавляют средство для удаления ржавчины, взбалтывают и затем сливают;
  3. в горловину огнетушителя вкручивают обмотанный ФУМ-лентой переходник на резьбу в ¾ дюйма. ФУМ-ленту наматывают в 3-5 слоев;
  4. на переходник навинчивают трубопроводную крестовину либо штуцер-«елочку», также уплотнив соединение ФУМ-лентой;
  5. на доске рядом с прикрученным компрессором вырезают круглое углубление с таким же диаметром, как у огнетушителя. Из 3-х листов фанеры при помощи уголков собирают П-образную конструкцию — держатель для огнетушителя. По его диаметру в горизонтальном куске фанеры вырезают отверстие;
  6. прикрутив держатель к доске над выемкой (также используются уголки), устанавливают в него огнетушитель;
  7. к всасывающей трубке компрессора резиновым шлангом подсоединяют бензиновый фильтр. Давление на этой стороне низкое и фиксация хомутами не требуется. Достаточно, чтобы шланг плотно обтягивал патрубки фильтра и компрессора;
  8. к выходному патрубку нагнетателя посредством маслостойкого шланга подсоединяют масловлагоуловитель.
Фото 7

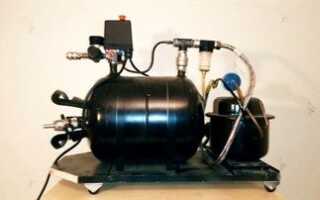

Самодельный компрессор

На линии нагнетания создается высокое давление, потому все соединения фиксируют автомобильными хомутами (стягиваются винтом). К выходу масловлагоуловителя подсоединяют обратный клапан (направление воздуха указано стрелкой на корпусе).

Выходы обратного клапана и крестовины либо штуцера – «елочки», соединяют шлангом с одним из выходов крестовины или штуцера-«елочки», ввинченного в горловину огнетушителя-ресивера, соединяют шлангом.

В прочие патрубки крестовины вкручивают:

Фото 8

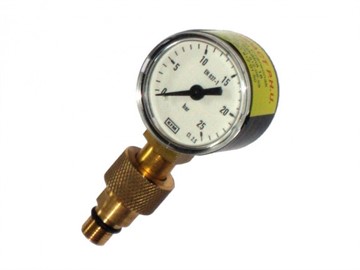

  • манометр;
  • РД;
  • вентиль.

Каждое резьбовое соединение уплотняют ФУМ-лентой, намотанной в 3-5 слоев.

Подключают электропитание:

  • нулевой провод от сети припаивают к одному из двух контактов РД;
  • 2-й контакт РД соединяют проводом с контактом компрессора;
  • фазный провод припаивают ко 2-му контакту компрессора.

В завершение окрашивают компрессор.

В разрыв фазного проводника рекомендуется впаять тумблер — тогда не придется каждый раз выключать прибор из розетки.

Испытание и настройка

Пусконаладочные работы производятся в таком порядке:

Фото 9

  1. к вентилю на ресивере подсоединяют рабочий орган, например, краскопульт;
  2. откручивая гайку, полностью ослабляют малую пружину РД. Она отвечает за разницу между давлением отключения и включения (dP). При полном ослаблении данной пружины dP становится минимальным — 0,5 или 1 атм. (зависит от модели реле). Для примера будет рассмотрено РД с минимальной dP = 0,5 атм.;
  3. полностью затягивают гайку большой пружины РД, отчего та сжимается. Данная пружина отвечает за давление включения Pmin. При полностью сжатой большой пружине это давление, как и давления отключения Pmax, становится максимальным;
  4. при выключенном тумблере подсоединяют вилку к розетке и затем запускают тумблер. Компрессор качает воздух в ресивер;
  5. пользователь следит за давлением в ресивере по манометру и когда оно достигнет требуемого Pmin плюс минимальное dP, отключает двигатель тумблером. Для покраски автомобиля используют краскопульты низкого давления — на 2-3 атм. То есть требуемое Pmin = 2 атм., а накачать нужно до 2,5 атм.

Для окрашивания других изделий часто требуется среднее давление — в 4-5 атм. Тогда для реле с минимальным dP = 0,5 атм., которое было взято для примера, ресивер накачивают до 4,5 атм. Нельзя превышать максимальное для данного РД давление. РМ5, например, рассчитано на максимальное давление в 5 атм. Существуют бытовые модели на 6 атм.[ads-mob-1]
[ads-pc-4]Затем проверяют герметичность соединений, обмазав их мыльным раствором. После этого понемногу ослабляют большую пружину РД, пока контакты не разомкнутся. Это значит, что давление выключения Pmax равно давлению на манометре, к примеру, 2,5 атм. Соответственно, давление включения теперь составляет 2 атм., что и требовалось получить.

Приступают к пробному окрашиванию какой-нибудь ненужной детали, оценивая его качество. Одновременно проверяют срабатывание реле при достижении минимально необходимого давления: как только манометр покажет 2 атм., контакты должны замкнуться.

Если разница dP = 0,5 атм. не устраивает, регулируют данный параметр при помощи малой пружины:

  • максимально затягивают ее гайку;
  • включают тумблером компрессор и накачивают ресивер, например, до 3-х атм (dP = 1 атм.);
  • отключают компрессор тумблером;
  • понемногу ослабляют гайку малой пружины, пока контакты не разомкнутся.

Настройка завершена. В процессе эксплуатации важно постоянно восполнять потери масла. При необходимости замены смазки ее откачивают шприцем через надетую на соответствующий патрубок компрессора резиновую трубку. Фильтр и масловлагоуловитель по мере загрязнения меняют или чистят. Когда это делать — определяют визуально и по замедлению наполнения ресивера.

Видео по теме

О самодельном компрессоре ЗИЛ-130 в видео:

Как видно, не стоит торопиться утилизировать старый холодильник. Его компрессор, обладающий значительным ресурсом, еще может послужить для накачивания шин, окрашивания и других задач, требующих подачи сжатого воздуха. Потребуется лишь небольшая доработка, которая была описана выше.
